ObjectARX, AutoCAD. Среда программирования библиотеки C++

Подготовка

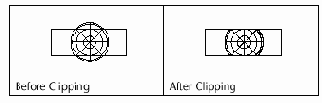

Границы Обрезки закрыты, не-самопересекающиеся, вогнутые 2-ые многоугольники.

Необязательная передняя сторона и назад Z отсекающие значения может быть назначена. Граница обрезки выражена в произвольной системе координат относительно отсекаемых объектов.

В AutoCAD, когда пользователь определяет,  граница отсечения для блока, направления вида и завихрения текущего вида используется, чтобы определить координатную систему для границы обрезки. Это могло бы быть тот же самый как система координат отсекаемой блок-ссылки. Это отражено в API в соответствии с условием преобразования к пространству отсечения от системы блок-ссылки:

Границы Обрезки могут быть вложены. Составной объект может определять границу отсечения, и объекты, которые это содержит, может также определять границы для их внутренней геометрии. В этом случае, вложенная геометрия сначала отсечена против границы ее родителя, и любые результирующие фрагменты тогда отсечены против границы обрезки внешнего блока.
