Краткий обзор AcGe Библиотеки
AcGe библиотека включает широкий набор классов для представления обычно используемая геометрия, типа точек, линий, кривых, и поверхностей. Это обеспечивает общее представление для геометрии, которая может использоваться любым приложением Autodesk. Библиотека вполне математическая; хотя его классы не имеют дело непосредственно с базой данных или с графикой, многие из его классов используются AcDb и AcGi библиотеками.

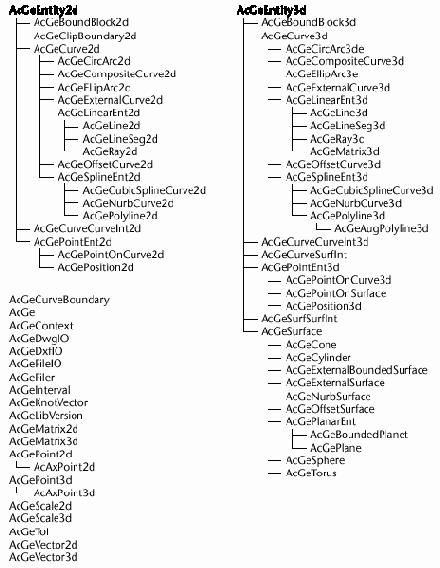

Иерархия классов для AcGe библиотеки показывается следующим образом:
AcGe библиотека обеспечивает, и простые и комплексные классы геометрии. Простые линейные классы алгебры включают точку, вектор, матрицу, 2-ые и трехмерные линейные классы примитива, и плоские классы примитива. Комплексные классы включают классы кривой, типа сплайнового примитива, и поверхностных классов, типа поверхностей НЕОДНОРОДНОГО РАЦИОНАЛЬНОГО В-СПЛАЙНА.
Иерархия классов предлагает отдельные классы для 2-ой и трехмерной геометрии. Это упрощает программирование, ясно отличая 2-ую параметрически - пространственную геометрию от трехмерной геометрии пространства моделирования. Из-за этого различия, Вы не можете неосторожно смешивать 2-ые и трехмерные примитивы в той же самой операции.
Библиотека включает множество основных типов, типа AcGePoint3d, AcGeVector3d, и AcGeMatrix3d, которые имеют общественные компоненты данных для быстрого и эффективного доступа. Эти простые классы обычно используются другими библиотеками также как классами AcGe, полученными из AcGeEntity2d и AcGeEntity3d.
Контроль соответствия типов Во время выполнения предусмотрен все классы, полученные из AcGeEntity2d и AcGeEntity3d. Каждый класс обеспечивает type() функцией, которая возвращает класс объекта и isKindOf () функция, которая возвращается, имеет ли объект специфический класс (или класс, полученный из того класса).
Два примитива рассматриваются равными, если они имеют тот же самый тип и представляют то же самое точечное множество. Кривые и поверхности рассматриваются равными только, если их параметризация - тот же самый.
