МИКРОТЕЛЕВИЗОР "ВАСИЛЕК"


А. Гусев

Отечественной промышленностью выпускается несколько моделей переносных телевизоров, но все они имеют относительно большие габариты. Горьковским радиолюбителям А. Бондаренко и Н. Бондаренко удалось сконструировать телевизор, габариты которого чуть больше размеров пачки сигарет.

Телевизор "Василек" (так назвали его создатели) предназначен для приема телевизионных передач, ведущихся по одному из трех первых каналов метрового диапазона волн. Он выполнен по схеме супергетеродина. Чувствительность телевизора при амплитуде напряжения на выходе видеоусилителя 20 В не хуже 8 мкВ. Размер изображения по диагонали 30 мм (кинескопом является электронно-лучевая трубка ЗЛ01И). Четкость изображения 150 строк. Питают "Василек" от трех аккумуляторов СЦ-1,5. Потребляемый ток не превышает 700 мА. Одного комплекта заряженных аккумуляторов хватает на 1,2 ч непрерывной работы.

Габариты телевизора 112х71х33 мм, масса 420 г.

Принципиальная схема телевизора (за исключением блоков кадровой и строчной разверток, преобразователя напряжения и делителей напряжения) приведена на рис. 1.

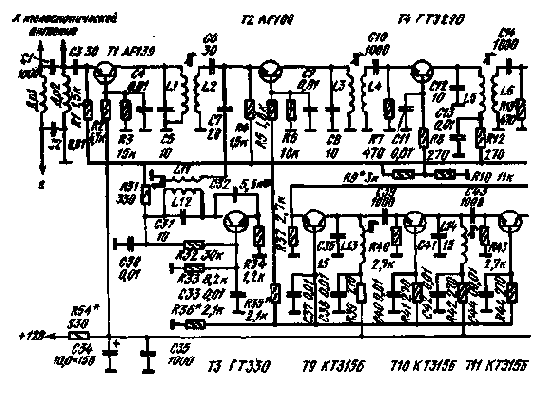

Рис. 1. Принципиальная схема телевизора

Сигнал с антенны через конденсатор С1 поступает на базу транзистора T1, который является высокочастотным усилителем. Транзистор включен но схеме с общей базой. Гетеродин собран на транзисторе T3, в коллекторную цепь которого включен колебательный контур L12C31. С катушки связи L11 сигнал гетеродина подается на смеситель (транзистор Т2). Сюда же поступает и усиленный телевизионный сигнал (с катушки L2). Преобразованный сигнал усиливается транзисторами Т4-Т6, которые входят в состав усилителя промежуточной частоты изображения (УПЧИ). Транзисторы Т4-Т6 включены но схеме с общей базой. Связь между каскадами трансформаторная.

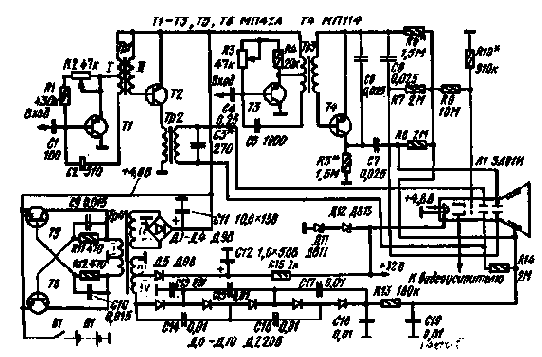

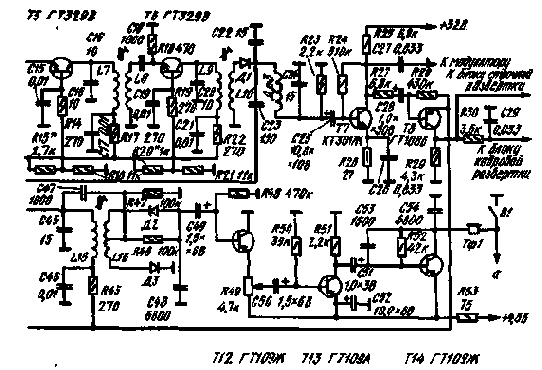

С выхода УПЧИ сигнал поступает на видеодетектор, выполненный на диоде Д1, а с него-на видеоусилитель (транзистор Т7) и на усилитель промежуточной частоты звука (УПЧЗ) на транзисторах Т9-T11, включенных по схеме с общей базой.

Усиленный видеосигнал поступает на модулятор электроннолучевой трубки.

На выходе УПЧЗ включен частотный детектор на диодах Д2 и Д3.
