Разветвители сигнала спутникового телевидения


Разветвители сигнала спутникового телевидения




общий вид разветвителя сигнала на две линии

    Прием программ спутникового телевидения становится популярным и доступным, о чем свидетельствует все большее число "тарелок", располагаемых на крышах и стенах домов. При этом зачастую к одной спутниковой антенне любители приема подключают несколько абонентов. Как правильно произвести такие подключения, и рассказывается в данной статье.

    Для подключения нескольких абонентов к одной антенне необходимо применить специальные разветвители сигналов. Самые простые из них - пассивные. Они пользуются популярностью. Их недостаток - снижение уровня сигнала у каждого из абонентов. И если длина кабеля снижения будет значительной, то возможно ухудшение качества приема - появляются шумы на изображении в виде "снега", шумы в звуковом канале и даже пропадание изображения.

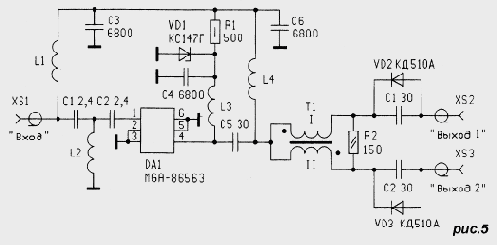

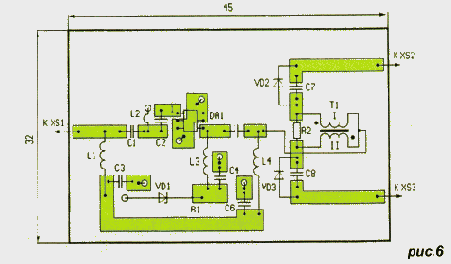

    Для устранения такого недостатка приходится применять дополнительные усилители или активные разветвители. Как известно, диапазон рабочих частот тюнеров (ресиверов) спутникового телевидения составляет 0,75...2,2 ГГц, соответственно используемые при приеме разветвители должны работать в этом диапазоне. Конечно, подобные устройства можно приобрести в специализированных торгующих организациях. С другой стороны, многие из таких устройств несложны в изготовлении и их вполне по силам сделать даже не слишком опытному радиолюбителю, надо только проявить желание и немного умения.

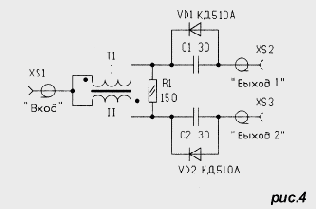

рис.1 - разветвитель сигнала на две линии

    Схема разветвителя сигнала на две линии приведена на рис. 1. Собран он по схеме гибридного ответвителя на основе широкополосного трансформатора. К выходу делителя можно подключить два тюнера, при этом один из них является ведущим (подключенный к гнезду XS3), т.е. питание и управление блоком LNB (конвертером, установленным на приемной антенне) осуществляются от этого тюнера. Второй тюнер, подключенный к гнезду XS2, будет только получать сигнал от конвертера, но не сможет им управлять.
