Взлом телевизоров вблизи и на расстоянии


Внутри инженерного меню - часть 2


Главное — знать протоколы передачи данных, кратно рассмотренные в одноименной врезке.

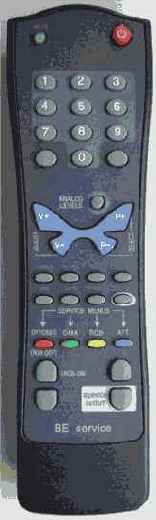

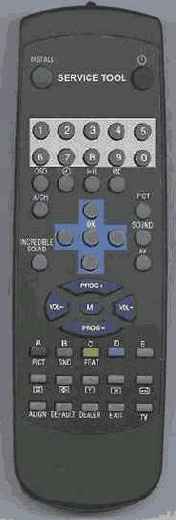

Рисунок 4 специализированные пульты управления, предоставляющие доступ к инженерному меню

Некоторые модели телевизоров фирмы SHARP позволяют добраться до инженерного меню только через непосредственное вмешательство в цепь управления процессором (в частности, модель 14/21 JN1 требует подачи 5 Вольт на 37'ую лапу микроконтроллера). Однако, это уже экзотика, достойная лишь упоминания, но не более того. Основное внимание мы сосредоточим на телевизорах, вызывающих инженерное меню определенной комбинаций клавиш со штатного пульта управления.

Комбинация эта у каждого семейства телевизоров своя. Она отсутствует в руководстве пользователя, но с той или иной степенью подробности описывается в технической документации, распространяемой в узком кругу сервисных центров или аттестованных телемастеров. Никакого секрета она не представляет и чаще всего отдается без всякого NDA (Non - Disclosure Agreement – отдаленный аналог советской "подписке о неразглашении", не путать с National Drug Agency, сформированным в Риме 1 января 1999), а потому на многих радиолюбительских сайтах можно найти целую коллекцию подобных комбинаций, крупнейшим из которых, является www.telemaster.ru (см. рис.5).

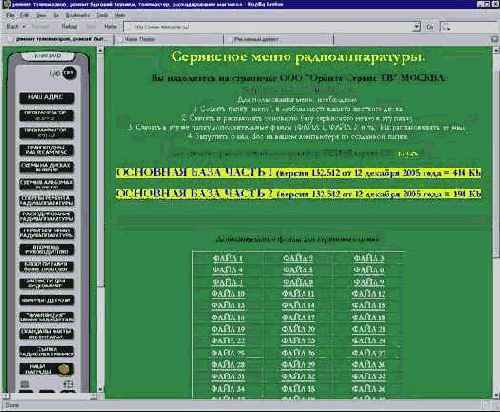

Рисунок 5 коллекция описаний комбинаций клавиш для входа в инженерное меню разной аппаратуры

Много полезной информации публикует и журнал "Ремонт электронной техники" (http://www.elcp.ru/), но, к сожалению, в отрытый доступ выложены только журналы, опубликованные до середины 2003 года (см. рис. 6), а за остальные приходится платить. Впрочем, телевизоры в плане обновления (upgrade) намного более консервативны чем компьютеры и большинство населения довольствуется "ящиками" пяти - десятилетней давности. К счастью, инженерное меню подробно описано в четвертом и пятом номерах РЭТ'а за 2001 год, которые на сайте все-таки есть.
