Взлом телевизоров вблизи и на расстоянии

Боевая экипировка


Для дистанционного управления телевизором нам потребуется пульт, совместимый с типом атакуемой жертвы на уровне протоколов модуляции и команд управления. Систем ИК-связи всего модуляции всего три:

q       система ITT, разработанная компанией GRUNDIG, и основная на измерении интервалов времени между последовательности коротких импульсов излучения (в настоящее время практически полностью вышла из употребления);

q       система RC-5, разработанная компанией PHILIPS, и используяющая метод двухфазной передачи данных, модулирующий постоянный несущий сигнал (используется и по сей день, но все реже и реже, да и то в основном в отечественных телевизорах);

q       система SIEMENS, разработанная одноименной компанией, и модулирующая высокочастотный несущий сигнал (частота которого, кстати говоря, может варьироваться в широких пределах) навороченным цифровым протоколом, поддерживающим среди прочих фич еще и синхронизацию приемника с передатчиков и пользующейся большой популярностью у зарубежных телестроителей.

В настоящее время чаще всего используется объединенная система RC-5+SIEMENS, реализованная в микросхемах практически всех популярных производителей: PHILIPS, SIEMENS, THOMSON, SAMSUNG, LG и др. Теоретически вполне возможно создать универсальный пульт, поддерживающий множество моделей телевизоров одновременно и такие пульты уже представлены на рынке (изготовленные, как правило, кустарным способом). Если же такого пульта нет, необходимо приобрести "родной" пульт модели-жертвы, которые сейчас продаются практически в любом магазине, торгующим теле-аудио техникой.

По паспорту, номинальный рабочий диапазон пульта редко превышает несколько десятков метров (да и то, лишь на свежих батареях). Учитывая невысокую плотность расположения домов, для диверсионных целей такого поражающего радиуса оказывается крайне недостаточно и без серьезной "хирургической" доработки здесь не обойтись! Можно, конечно, приложить пульт к окуляру телескопа типа TAL-100R"Мицар" или "Альтаир", выпускаемыхого Новосибирским Приборостроительным Заводом, и, прицелившись через искатель (это вспомогательная подзорная труба на телескопе такая с перекрестьем), вести огонь прямой наводкой, расстреливая телевизоры в домах напротив.
Однако тут надо учесть, что коэффициент преломления инфракрасных лучей заметно отличается от видимого света и визуальная фокусировка становится невозможнаой! Необходимо выполнить перерастет (учите матчатсь!) или подобрать положение фокусировочного кольца экспериментально. Но все равно, телескоп — это дорого, громоздко и неудобно. Гораздо проще (и дешевле) доработать сам пульт, а для этого его необходимо вскрыть, орудуя кухонным ножом как показано на рисунке 1.



Рисунок 1 трепанация пульта дистанционного управления

После извлечения печатной платы из корпуса мы увидим излучающий инфракрасный светодиод, один из выводов которого, как правило, подключается к общему проводу (то есть, к массе), а другой — к коллектору биполярного высокочастотного транзистора. Предельную яркость ограничивает резистор, подключенный к базе (см. рис. 2).

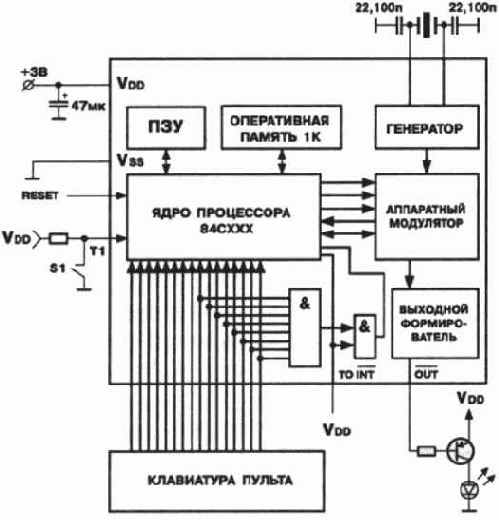

Рисунок 2 структурная схема типового пульта дистанционного управления

Уменьшив сопротивление "базового" резистора (например, подпаяв параллельно ему еще один), мы увеличим яркость свечения светодиода и "дальнобойность" пульта резко возрастет. Любители экстремальных ощущений могут перерезать питающую дорожку, ведущую к эммитору и подать на транзистор до 5 Вольт или даже немногим больше того. Светодиод заморгает как сумасшедший и хотя он скоро сгорит, за это время с таким пультом можно успеть многим навредить, хотя это будет не хакерство, а самое настоящее варварство.

Серьезные охотники удаляют светодиод, заменяя его лазерным излучателем. Лазерные указки — самое доступное оружие, но — увы — далеко не самое лучшее, поскольку их рабочий диапазон лежит в видимом свете, а фотоприемник телевизора защищен инфракрасным светофильтром, значительно ослабляющим видимый свет, поэтому потребуется достаточно мощная указка, для "раскачки" которой одного транзистора может уже не хватить и придется подпаивать дополнительный каскад, а для этого необходимо не только владеть навыками пайки, но и иметь некоторые познания в электронике.



Сторожевые системы (которые легко найти в магазинах, торгующих радио- конструкторами или заказать по почте) зачастую используют инфракрасные лазеры, идеально подходящие для охотничьих целей. В зависимости от фантазии и умения работать руками (по металлу) конструкции орудия могут быть самыми различными. Кто-то засовывает лазерный излучатель прямо в ствол пневматической винтовки, кто-то вытачивает специальную насадку на бинокль или подзорную трубу, юстируя ее так, чтобы центр "креста нитей" окуляра совпадал с инфракрасным лучом. Работает такое устройство практически на любых расстояниях, фактически ограниченных одним лишь горизонтом видимости, однако, если требуется пострелять в жильцов, живущих снизу или снизу, то… ничего не получится. Разве что забраться на крышу соседнего дома или... подобрать только что выпаянный светодиод и прикрепить его к телескопической штанге (сооруженной из антенны старого радиоприемника, например), которую охотник сможет двигать во всех направлениях.

Достоинство светодиода (по сравнению с лазером) в том, что он дает расходящийся пучок света, многократно переотражаемый от предметов окружающей обстановки (никто из вас не пробовал управлять телевизором направив пульт в потолок или противоположную стену?), поэтому "подстрелить" жертву становится очень легко — даже не обязательно прицеливаться. Главный (и, пожалуй, единственный) минус такого решения в том, что интенсивность изучения убывает пропорционально квадрату расстояния, в то время как лазер дает практически параллельный пучок. Короче, залогом успешной охоты становится богатый инвентарь. В одних случаях применяется одно оружие, в других — другое.
